纖維水泥幕墻板說明

1纖維水泥板的特點

纖維水泥板以非石棉的無機礦物纖維、有機合成纖維或纖維素纖維（不包括木屑和鋼纖維）單獨或混合作為增強材料，以水泥或水泥中摻入硅質、鈣質材料為基材制成的外墻非承重用板材。纖維水泥板具有以下特點：

1.1不含對人體安全有害的石棉、甲醛和苯，綠色環保。

1.2安全無害：低于國家標準《建筑材料放射性核素限量》GB6566”放射性”參數要求，

1.3良好耐久性：耐酸堿、耐腐蝕，且強度和硬度隨時間而增加。

2產品分類

2.1按表面加工處理分類

2.1.1無涂裝纖維增強水泥板：在使用前，經六面防水處理但未涂裝的纖維增強水泥板，代號為W。

2.1.2涂裝纖維增強水泥板：在使用前，經六面防水處理，并在板面涂裝耐候性涂料的纖維增強水泥板，代號為T。

2.2按飽水狀態抗折強度分為I、II、III、IV四個等級。

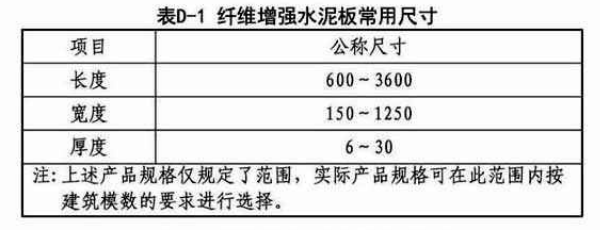

3常用板材規格

長度：600-3600、寬度150-1250、厚度5-50、(單位mm)

4纖維水泥板的物理力學性能

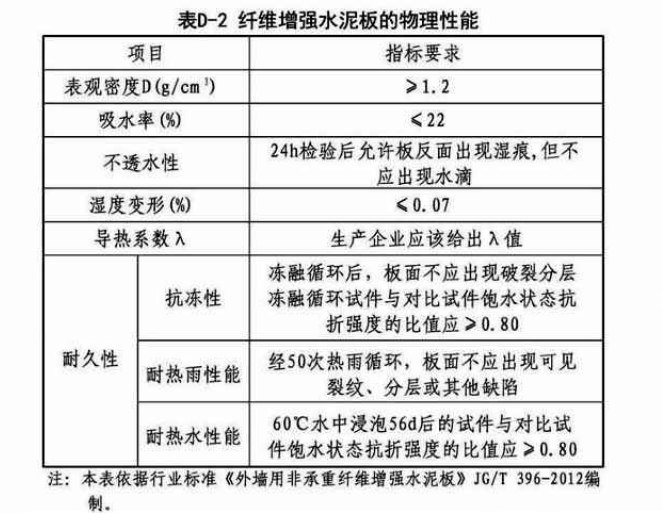

4.1幕墻用纖維水泥板的物理性能應符合下表規定

4.2纖維增強水泥板的飽和水狀態抗折強度應符合下表規定

4.3抗沖擊性：落球法實驗沖擊5次，板面無貫通裂紋。

5纖維水泥板面板連接系統

5.1纖維水泥板宜采用穿透支撐連接，也可采用背栓支承連接或通長掛件連接。

5.2穿透支承連接

5.2.1采用裝飾性鉚釘直接將板塊鉚固于幕墻的龍骨上，鉚釘?shù)念^部顯露在面板室外側。本說明給出兩種穿透支承連接的方式，一種為幕墻面板鉚固與幕墻的橫龍骨上，一種為幕墻面板鉚固于幕墻的豎龍骨上，

5.2.2設計要求

1）穿透連接的基板厚度不小于8mm。

2）應采用不銹鋼螺釘、螺栓、不銹鋼開口型平圓頭抽芯鉚釘或釘芯材為不銹鋼的開口型平圓頭抽芯鉚釘固定。螺栓、螺釘和抽芯鉚釘?shù)闹睆讲粦?yīng)小于5mm。

3）纖維水泥板邊緣連接點的位置，平行于支撐架方向到板邊的距離不宜小于80mm，垂直于支撐框架方向到板邊的距離不宜小于30mm，且不宜大于600mm

4）支承連接點應分為緊固點和滑動點的設置應滿足板材變形的要求，

5）8mm厚纖維水泥板的連接點間距不宜大于800mm，12mm厚的纖維水泥板的連接點間距不宜大于1000mm

5.3背栓連接

5.3.1背栓連接的基板厚度不應小于12mm。

5.3.2纖維水泥板背栓連接的具體要求及構造形式與瓷板、微晶玻璃板的背栓連接形式基本一致。

5.4通長掛件連接

5.4.1通長掛件連接的基板厚度不應小于15mm。

5.4.2纖維水泥板通長掛件用不銹鋼材料和鋁合金型材的截面厚度均不宜小于1. 5mm。

5.4.3纖維水泥板掛件插入槽口的深度不宜小于10mm，也不宜大于15mm。

5.4.4纖維水泥板通長掛件連接的構造形式與瓷板、微晶玻璃板通長掛件連接的構造形式基本一致。

6面板接縫要求

6.1纖維水泥板幕墻宜采用開放式板縫，也可采用封閉式板縫。纖維水泥板是含有有機合成纖維或纖維素纖維的吸水率較高的高壓蒸汽養護的水泥板材，應優先考慮采用開放式板縫，如環境適合并對板縫做好防護處理也可采用封閉式板縫。
